BF-UHZ系列磁性翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。磁浮子液位計配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器， 可實現液位的遠距離指示、檢測與控制。根據在容器上的安裝位置不同，提供側裝和頂裝兩種方式。根據作介質的不同，提供不銹鋼利ABS工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。
BF-UHZ系列磁性翻板液位計有如下結構特點：
1、基本型
液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的***磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。
3、電遠傳
在磁性浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。

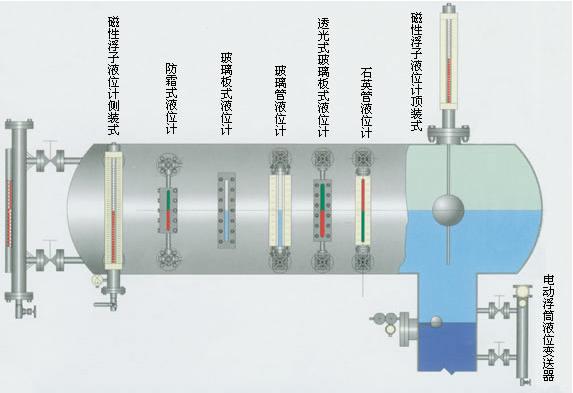

各類型磁性翻板液位計的安裝方式：
磁性翻板液位計規格型號：
|
系 列 型 號 UHZ-500 |
結構特點 | 接液材質 |
測量范圍 (mm) |
適用介質條件 | 法蘭連接 | 重量 | |||||
|
溫度 (℃) |
壓力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加長 基本 重量 |
||||
| C10 | 標準型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高壓型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高溫型 高壓型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低溫型號 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油氣 專用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外層玻 璃鋼） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外層 玻 璃鋼） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不銹鋼內 襯PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸氣夾套 加熱型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介質型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品專 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| 500C | 配套儀表及附件內容 | |||||||||||
| O | 盲板法蘭，不配排污閥 | |||||||||||
| L | 液位計底部配排污閥 | |||||||||||
| O | 無液位報警開關 | |||||||||||
| H | 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 | |||||||||||
| L | 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 | |||||||||||
| B | 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 | |||||||||||
| G | 高位報警開關，區域型報警AK-1型 |
附DF-1型轉換言放大器壹臺 |
||||||||||
| D | 低位報警開關，區域型報警AK-1型 | |||||||||||
| Q | 高位、低位報警開關全配，區域型報警AK-1型貳臺 | |||||||||||
| S | 高位和低位一體化型報警開關，區域型報警AK-2型 | |||||||||||
| O | 無液位控制開關 | |||||||||||
| H | 上限控制開關，單點干簧CK-1型 | |||||||||||
| L | 下限控制開關，單點干簧CK-1型 | |||||||||||
| B | 上限、下限控制開關全配，單點干簧CK-1型貳付 | |||||||||||
| W | 上限、下限控制開關一體化，雙點干簧CK-2型 | |||||||||||
| T | 上限控制開關，霍爾型傳感器CK-3型 | |||||||||||
| L | 下限控制開關，霍爾型傳感器CK-4型 | |||||||||||
| E | 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 | |||||||||||
| C | 上限、下限控制開關一體化，霍爾型傳感器CK-4型 | |||||||||||
| O | 無遠傳變送器裝置 | |||||||||||
| R | 配LB型捆綁式變送器，輸出二線制4-20mADC | |||||||||||
| S | 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC | |||||||||||
| O | 普通防水型 | |||||||||||
| B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 | |||||||||||
| Bd | 隔爆型dⅡCT4 | |||||||||||
| O | 不配遠傳顯示儀表 | |||||||||||
| A | 數字、光柱顯示調節報警儀 XGTH-510（豎式） | |||||||||||
| B | 數字、光柱顯示調節報警儀 XGTA-810（橫式） | |||||||||||
| C | 數字顯示調節報警儀 XMTA-810（橫式） | |||||||||||
| E | 雙光柱液位顯示儀 XGH-202（豎式） | |||||||||||
| D | 智能型液位/容量（重量）顯示調節儀XMT-620（橫式） | |||||||||||
| 測量范圍 | ||||||||||||
| 介質密度(g/cm3) | ||||||||||||
| - | D | 開口常壓容器 | ||||||||||
| □ | 工作壓力(MPa) | |||||||||||
