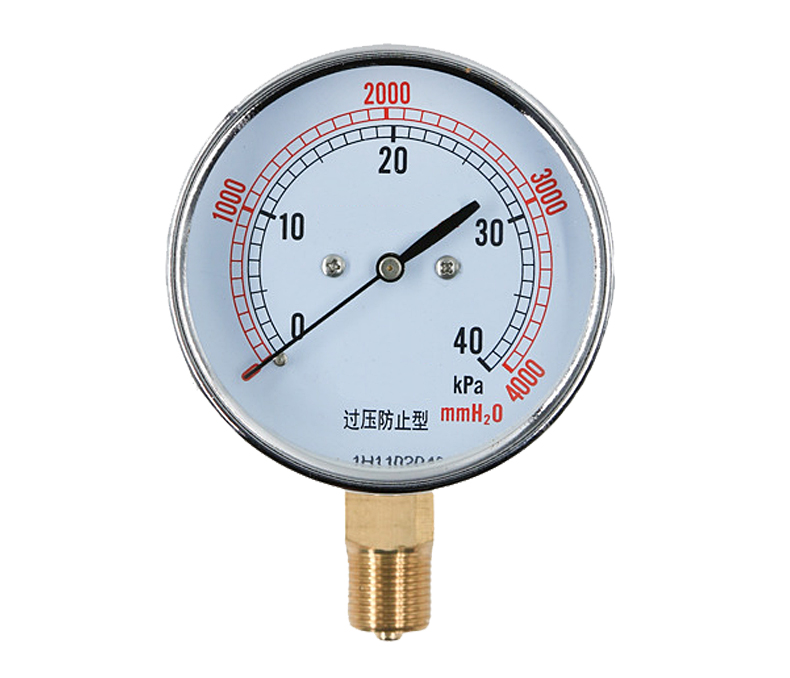

YE-100、150膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。
氣體廣泛應用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現場指示。 |
|||||||||||||
|
|||||||||||||
|
■ 結構原理 |
|||||||||||||
|
由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
膜盒壓力表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大， 由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。 |
|||||||||||||
|

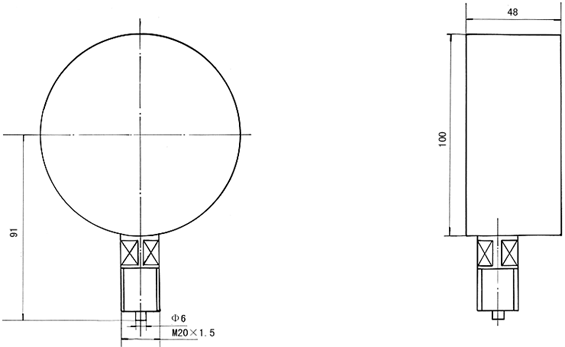

YE-100膜盒壓力表外形尺寸
|
|||||||||||||
 |
|||||||||||||
|

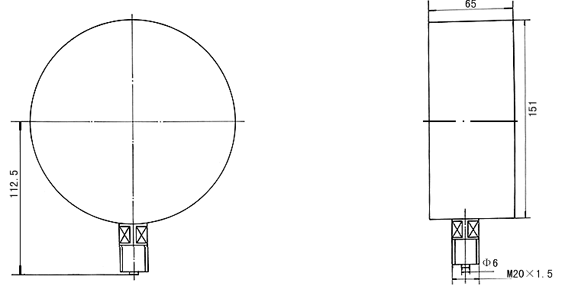

YE-150膜盒壓力表外形尺寸 |
|||||||||||||
 |
