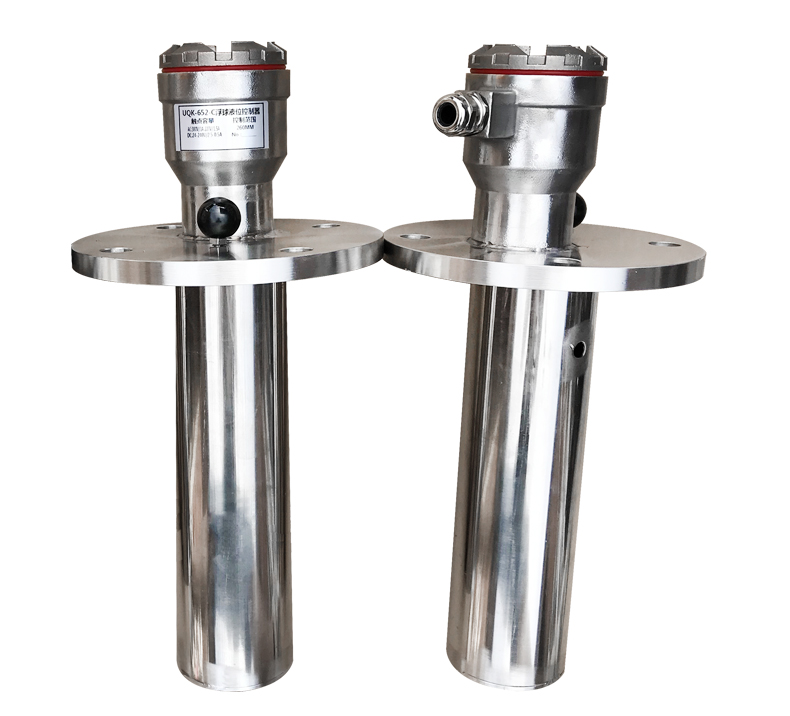

UQK-652-C（B）型船用浮球液位控制器適用于船艦，化工及其它工業設備的艙柜中對介子的液位進行兩位式控制和報警。
也適用于易燃易爆場所。
技術參數
|
型 號 |
UQK-652-C |
UQK-652-C/B |
|
安裝形式 |
頂裝 Top mounting |
|
|
開關結構 |
單點兩位式 |
|
|
觸點容量 |
SPDT AC;220/10A DC125V/0.6A |
|
|
切換差 |
10～40（mm） |
|
|
介子比重 |
≥0.85 |
|
|
介子溫度 |
≤200℃ |
|
|
工作壓力 |
1.0MPa |
|
|
防爆標記 |
|
EXdIIBT3～T5 |
|
防護等級 |
IP68 |
|
|
法蘭標準 |
GB2506-89 |
GB573-65 |
|
浮球直徑 |
Φ64 |
Φ76 |
三，結構原理
控制器由浮球組件與轉換機兩部分組成。當被測液位變化時，浮球隨之上下移動，使連桿端部的磁鋼做相反方向移動。
到達液位兩個控制點時，通過同級性磁力的排斥作用，是轉換機構中的磁鋼迅速被排斥到另一邊，使微動開關接通或斷開，輸出開關
信號，用以實現報警或自動控制?？刂破鹘Y(jié)構，工作原理圖見次頁。
四，使用須知
1.被控制介質中，不應含有導磁雜質。
2.被控介質的液面波動頻率及幅值不能太大。
3.UQK-03-C型控制器浮球直徑若大于法蘭孔徑時，容器蓋必修是可以拆卸的。
五，定貨須知
請注明型號，規格法蘭規格，如無特殊要求，將按非標法蘭供貨。
