產品編號：BFRD1000A
產品名稱：BFRD1000A 喇叭式雷達液位計
產品類別：雷達液位計
銷售服務熱線：13365162550
1、BFRD1000A喇叭式雷達液位計產品概述：
BFRD1000A喇叭式雷達液位計是的雷達式物位測量?jī)x表，測量距離大30米，可以用于各種存儲容器，液體、漿料、固體的物位測量，輸出4…20mA模擬信號。
高頻雷達物位計
2、BFRD1000A喇叭式雷達液位計技術參數:
應 用：適用于各種存儲容器，液體、漿料、固體比如：水液儲罐,酸堿儲罐,漿料儲罐,固體顆粒,小型儲油罐
測量范圍：30米
過程連接：法蘭
介質溫度：-40-250℃
過程壓力：-0.1~4.0Mpa
精 度：±10mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exib IIC T6 Gb
防護等級：IP67
信號輸出： 4…20mA/HART(兩線)
3、BFRD1000A6喇叭式雷達液位計安裝事項說明

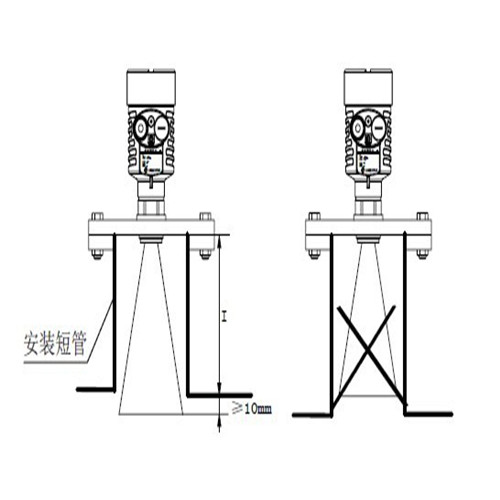

典型安裝
喇叭天線須延伸出安裝短管，否則應使用天線延伸管。
喇叭天線須調整至垂直，不要讓雷達束指向罐壁。

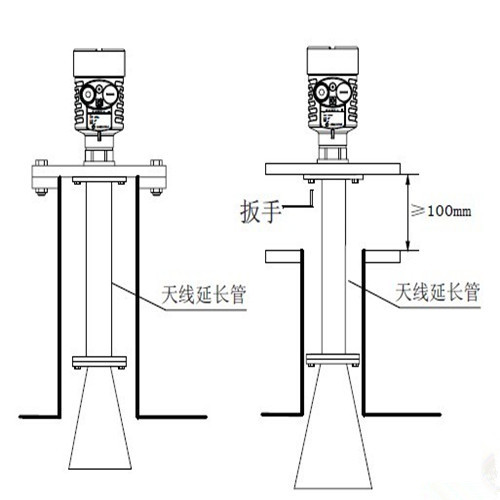

延長型及其他型號安裝方法
當喇叭長度小于安裝短管長度時，應使用天線延伸管。
如果喇叭口直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。
BFRD1000A-防爆
P 標準型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
過程連接
D法蘭 DN150
E 法蘭 DN200
F 法蘭 DN250
Y 特殊約定
天線型式/材料
D 喇叭天線 146mm/ 不銹鋼 304
E 喇叭天線 196mm/ 不銹鋼 304
F 喇叭天線 242mm/ 不銹鋼 304
天線延長
1 無
2 200mm
3 300mm
4 400mm
密封/過程溫度
P 普通密封 /-40...100℃
G 高溫密封 /-40...250℃帶散熱片
電子單元
2 （4 ～ 20）mA /24V DC 兩線制
3 （4 ～ 20）mA /24V DC/HART 兩線制
4 （4 ～ 20）mA /24V DC/HART 四線制
5 （4 ～ 20）mA /220V AC/HART 四線制
外殼/防護等級
P 塑料 /IP65
L 鋁 /IP67
TWRD96-電纜進線
M M20*1.5
N ½"NPT
TWRD96-編程/顯示
V 帶
X 不帶
TWRD83-量程
喇叭式雷達液位計
